Hauptfunktionen

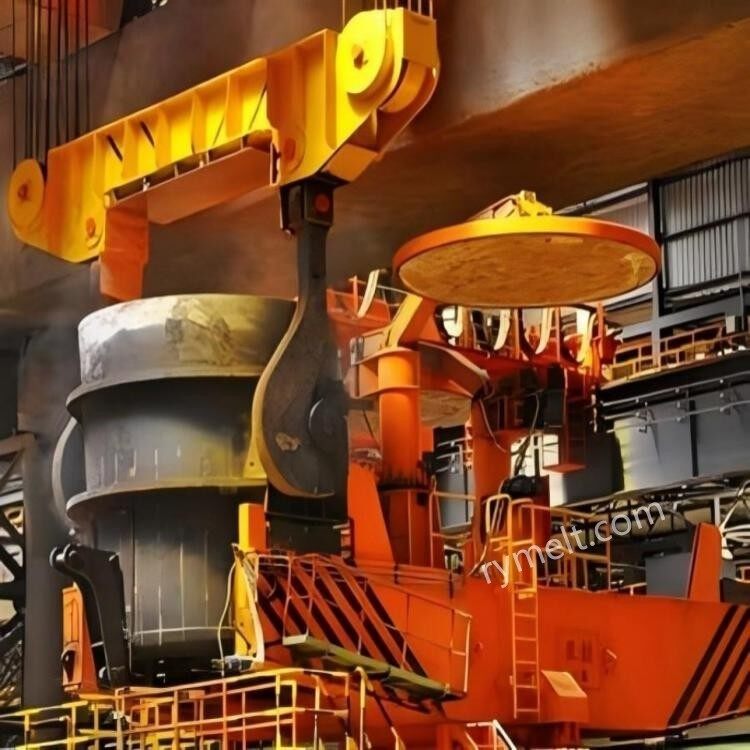

Tragepfanne: Zum Tragen der extrem schweren Pfanne.
Rotierende Positionierung: Dreht die Pfanne, um sie genau auf den Verteiler auszurichten
Schneller Wechsel: Unterstützt das Stranggießen mehrerer Pfannen zur Verbesserung der Produktionseffizienz.
Sicherheitsschutz: Ausgestattet mit Sicherheitsvorrichtungen, um Stahllecks und andere Unfälle zu verhindern.

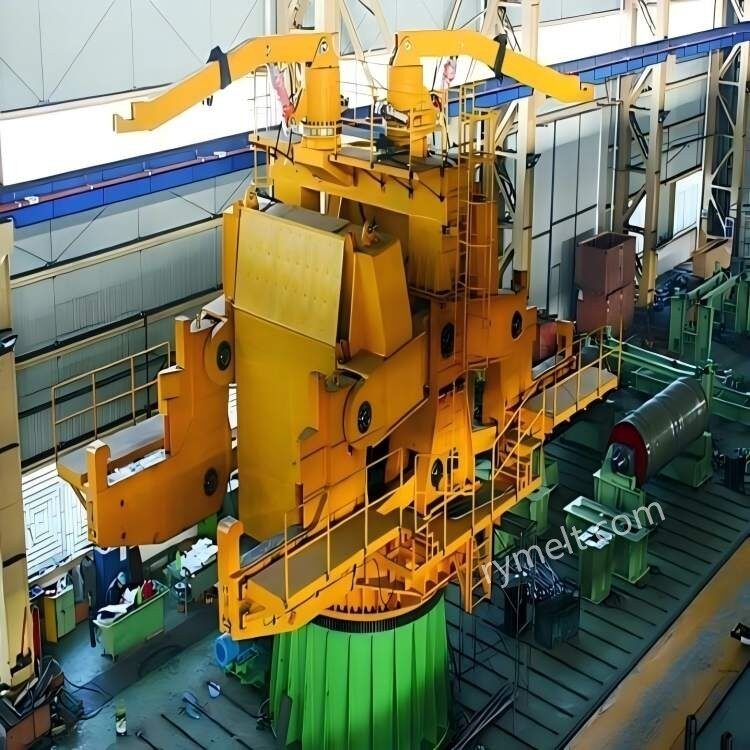

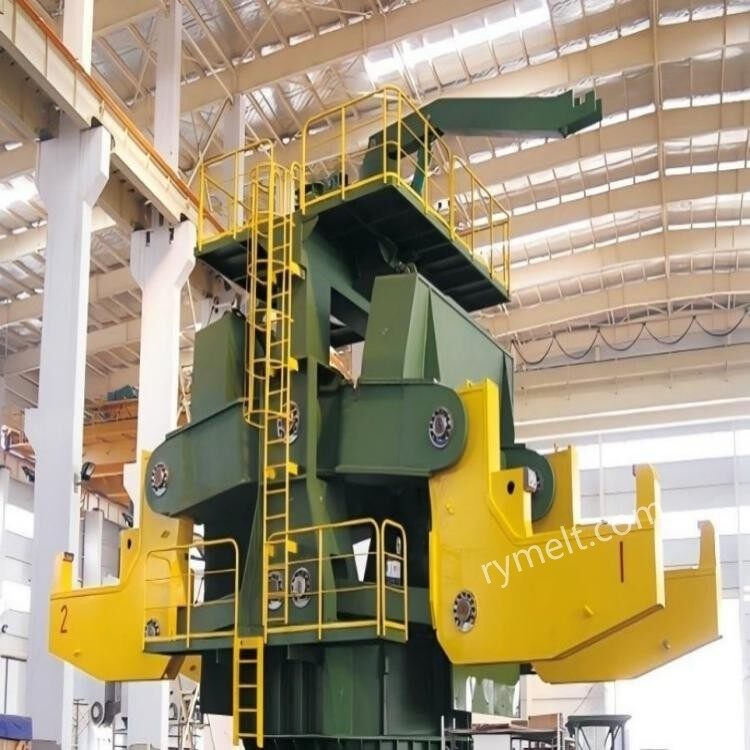

Strukturkomponenten
Schwenkmechanismus: einschließlich Motor, Untersetzungsgetriebe, Schwenkunterstützung usw., verantwortlich für die Drehung.
Trageplattform: Wird zum Abstellen der Schöpfkelle verwendet und besteht normalerweise aus hitzebeständigem Material.
Antriebssystem: Bietet Rotationskraft, um einen reibungslosen Betrieb zu gewährleisten.
Steuerungssystem: Steuert automatisch Drehung und Positionierung.
Sicherheitsvorrichtungen: wie Endschalter und Not-Aus, um die Sicherheit zu gewährleisten.

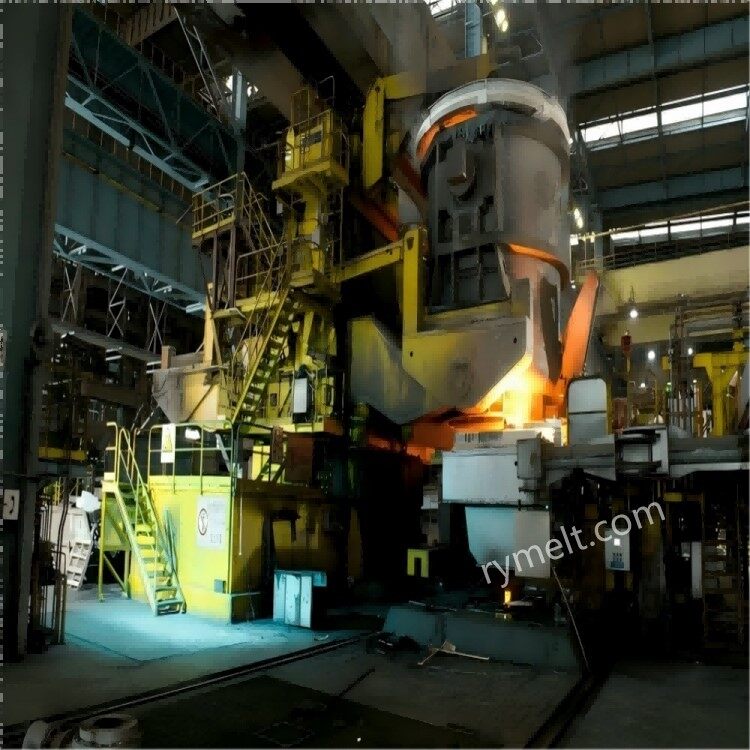

Arbeitsablauf
Heben der Stahlpfanne: Heben Sie die Stahlpfanne auf den Drehtisch.
Drehen und Positionieren: Drehen Sie den Drehtisch, um die Pfanne mit dem Tundish auszurichten.
Ausgießen: Pfanne öffnen, der Stahl fließt in den Tundish.
Pfannenwechsel: Nach dem Ausgießen tauscht der Drehtisch die Pfanne gegen eine neue aus.
Wartung und Instandhaltung
Regelmäßige Inspektion: Überprüfen Sie den Drehmechanismus, das Antriebssystem usw.
Wartung der Schmierung: Regelmäßige Schmierung des Drehgestells und der Lager.
Prüfung der Sicherheitseinrichtungen: Prüfen Sie regelmäßig die Endschalter- und Not-Aus-Funktion.
Reinigung: Halten Sie das Gerät sauber, um zu verhindern, dass sich Staub und Schmutz ansammeln und den Betrieb beeinträchtigen.
Hauptparameter
|
Tragfähigkeit mit einem Arm |
50t-260t |
|
Wenderadius |
3.5m-5.4m |
|
Drehgeschwindigkeit |
-0,5 U/min (Notfallverarbeitung) -1 U/min |
|
Drehwinkel |
360 Grad |
|
Hubweg der Pfanne |
Maximal: 850 mm |
|
Hubgeschwindigkeit |
1-1,8 m/min |
|
Hauptfahrt |
Frequenzmotor + Drehzahlminderer + aktives Öffnungsgetriebe + Zwischenübergangsgetriebe (optional) + Drehunterstützung für den Außenzahnkranz |
|
Bremse |
Motorbremse, hydraulische Bremse (Kupplungsposition) oder hydraulische Trommelbremse |
|
Schmierend |
Zentralisierte Fettschmierung oder Öl-{0}}Luftschmierung für die Drehstütze, Öl-{1}}Luftschmierung für das Öffnungsgetriebe, Selbstschmierung (unter Verwendung eines selbst-schmierenden Lagers) oder zentrale Fettschmierung für das Heben von Transportteilen |
Unser Unternehmen verfügt über langjährige Erfahrung in der Herstellung und Vermarktung von Pfannentürmen und verfügt über professionelles technisches Personal, das nach den individuellen Bedürfnissen der Kunden produzieren und verarbeiten kann. Die oben genannten Parameterdaten können als Referenz verwendet werden. Wenn Sie spezielle Anforderungen haben, können Sie sich gerne an uns wenden.
